概述

IDM MSAP-CP設備是北京瑞光極遠數碼科技有限公司推出的新一代基于SDH傳輸/接入的集中型設備，針對大用戶接入進行了優化設計，提供多種業務的接入和傳輸。IDM MSAP-CP設備依據G.783建議所定義的功能模塊進行設計，提供SDH設備所具有的對業務(wu)的完(wan)備(bei)的監視、接(jie)入、保(bao)護、網絡(luo)管(guan)理(li)功能(neng)，以(yi)(yi)及MSTP設備(bei)要求的以(yi)(yi)太網接(jie)入功能(neng)。

IDM MSAP-CP多(duo)業(ye)(ye)務接入平臺為集中(zhong)式機框結構，具有面向(xiang)光口、業(ye)(ye)務盤、支路和路由(you)的多(duo)種(zhong)保護功能。設備可(ke)以根據實(shi)際需要組(zu)成環型(xing)、鏈型(xing)、星(xing)型(xing)等(deng)多(duo)種(zhong)拓撲結構的通信網絡，可(ke)廣泛用于部隊、消防、電力、銀(yin)行等(deng)多(duo)領域的通信網。

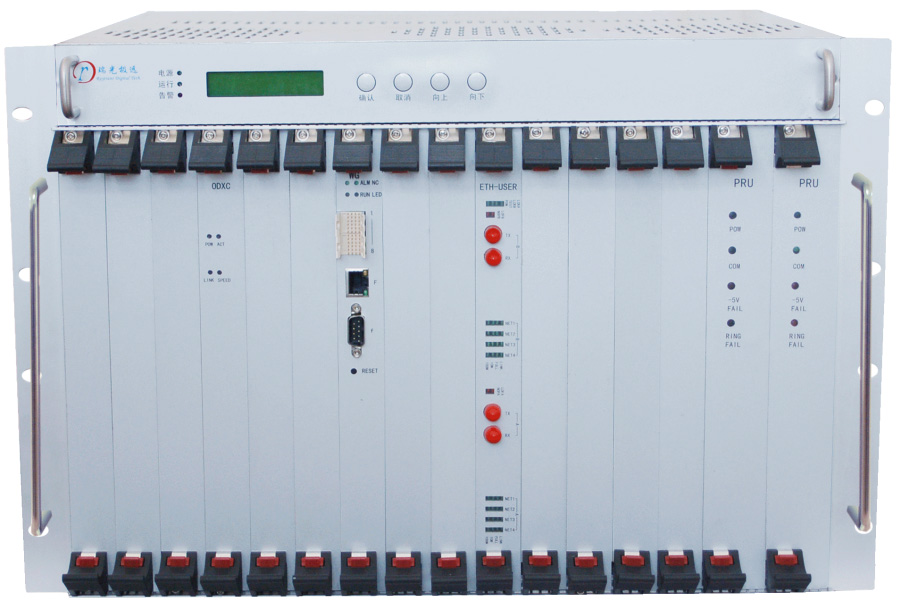

圖(tu)1 IDM MSAP-CP設備示意(yi)圖(tu)

產品特性

19英寸7U標準機箱(xiang)結構，易于安裝；

采(cai)用(yong)插盤(pan)式結構設計，配置靈(ling)活，具(ju)有很(hen)大的(de)升級空(kong)間(jian)；

集SDH、PDH、PCM、IP、IPPBX、TDM OVER IP功能于一體(ti)；

提供16個槽位(wei)，可根據業務(wu)配置多種業務(wu)盤：

E1-USER盤(pan)(pan)(pan)(pan)、ETH-USER盤(pan)(pan)(pan)(pan)、STM-4匯聚(ju)盤(pan)(pan)(pan)(pan)、GEEOS盤(pan)(pan)(pan)(pan)、CP-PD盤(pan)(pan)(pan)(pan)、千兆光(guang)交換盤(pan)(pan)(pan)(pan)、STM1-WG盤(pan)(pan)(pan)(pan)、MSCP-21/42E1盤(pan)(pan)(pan)(pan)、EOSEOP盤(pan)(pan)(pan)(pan)、64K-USER盤(pan)(pan)(pan)(pan)等，遠端設備可提(ti)供(gong)E1接(jie)口(kou)、以太網接(jie)口(kou)、V.35/V.24接(jie)口(kou)、FXS/FXO接(jie)口(kou)以及(ji)熱(re)線電話接(jie)口(kou)等；

IDM MSAP-CP的SDH/MSTP等光(guang)傳輸業務，可插(cha)(cha)(cha)入STM-16(2.5G) SDH傳輸盤(pan)2塊，這兩(liang)盤(pan)之間可以互備(bei)份、也(ye)可以單獨工作(zuo)(zuo)。也(ye)可以插(cha)(cha)(cha)入全業務到中心交叉(cha)盤(pan)的STM-4盤(pan)4塊，其中可以兩(liang)兩(liang)互備(bei)份，作(zuo)(zuo)為匯聚盤(pan)使用，STM-4光(guang)傳輸盤(pan)作(zuo)(zuo)為用戶支路盤(pan)時，可以插(cha)(cha)(cha)在12個(ge)用戶盤(pan)位上。當然PDH盤(pan)和光(guang)貓盤(pan)也(ye)可以插(cha)(cha)(cha)在這些盤(pan)位上；

每(mei)塊GEEOS盤(pan)提(ti)供3路GE接(jie)口，每(mei)個GE接(jie)口提(ti)供光/電兩種形式，實現千(qian)兆以(yi)太網(wang)的(de)STM-1/STM-4線路上(shang)的(de)傳輸(shu)；

IDM MSAP-CP的VC4交(jiao)叉連(lian)接盤(G3ODXC)提(ti)供(gong)64個VC4的交(jiao)叉連(lian)接。同時支(zhi)持雙G3ODXC盤的互(hu)備份切(qie)換；

IDM MSAP-CP可以插(cha)入PCM業務接入盤(pan)，20多種PCM插(cha)卡可入插(cha)在PCM用戶(hu)盤(pan)上(shang)。提供語音和數據(ju)類業務；

IDM MSAP-CP可與程控交換機的數(shu)字中繼口/模擬中繼口對接，支持(chi)V5.2、七(qi)號信(xin)令(ling)(ling)、一號信(xin)令(ling)(ling)以及PRI信(xin)令(ling)(ling)；

每(mei)塊CP-PD盤(pan)提(ti)供四組PDH光接(jie)口，每(mei)個光接(jie)口可處理1個百兆(zhao)以(yi)太(tai)網(wang)接(jie)口和5組E1接(jie)口，其中E1接(jie)口可直接(jie)落在本地使用，也可交叉(cha)至匯聚(ju)盤(pan)E1-USER；

支持同(tong)步設備定時(shi)源(yuan)（SETS），可(ke)選跟蹤(zong)光線(xian)路定時(shi)源(yuan)或(huo)外同(tong)步輸(shu)(shu)入，提(ti)供(gong) 外同(tong)步輸(shu)(shu)出，并(bing)可(ke)根據故障或(huo)SSM自(zi)動處理定時(shi)源(yuan)倒(dao)換；時(shi)鐘源(yuan)可(ke)以選擇線(xian)路時(shi)鐘、外時(shi)鐘和自(zi)由(you)振(zhen)蕩；

作為中心端使用時可與其它設(she)備（MSTP/MSAP）組成冗余環網、相(xiang)切環網等網絡；

提供F和f網(wang)管接(jie)口，具有(you)完(wan)善(shan)的網(wang)管功能，可在線實(shi)時進行監控；

提供RS-232串行(xing)控制(zhi)接(jie)口，方便(bian)用戶對網元的管理；

提供設(she)備環境溫(wen)度(du)監控(kong)，并由現在實時溫(wen)度(du)控(kong)制(zhi)風扇(shan)的開啟(qi)和關閉。同時提供環境監控(kong)還能節省功耗；

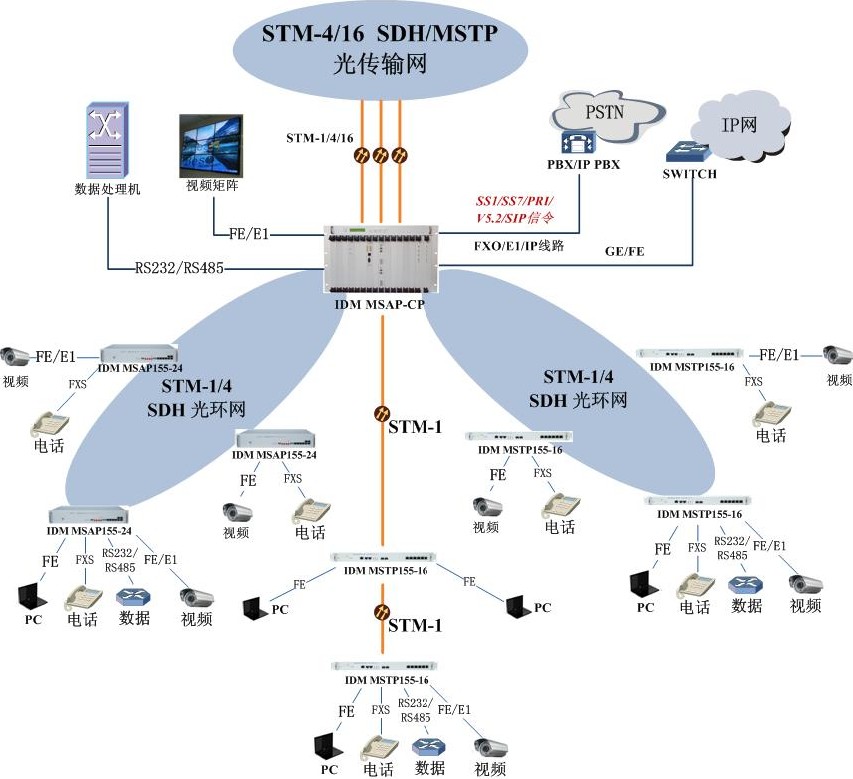

應用示例一
