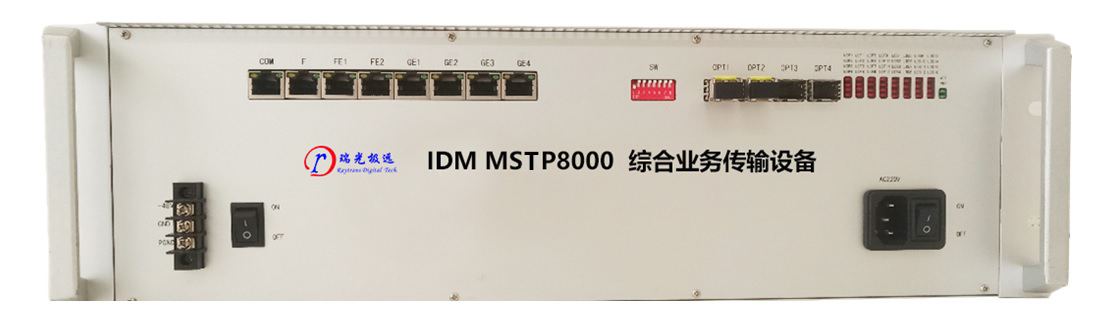

IDM MSTP8000 綜合業務傳輸設備
產品特性(xing)
u 采用19英寸標準(zhun)3U機(ji)箱、插盤(pan)式設(she)計；提供17個3U用(yong)戶插盤(pan)槽位；
u 4個SFP類型STM-16/STM-4/STM-1光接(jie)口，支(zhi)持SDH環網(wang)、鏈網(wang)，支(zhi)路1+1通道保護；
u 提供TDM接口(kou)業(ye)務(wu)間的全交叉：
nVC12交叉容量：6174×6174
nVC3顆粒交叉容量(liang)：288*288
nVC4顆粒交叉容(rong)量：96*96
n支持單向(xiang)、雙向(xiang)和廣播業(ye)務；
u 最多支持170路(lu)64K時隙業務的接入；
u 可提供(gong)4組物理(li)隔離的EoS以(yi)太網，每(mei)組EoS帶寬：
nVC4顆粒(li)：最大(da)為為N×VC4（N=1~8）可設；
nVC3顆(ke)粒(li)：最大為為N×VC3（N=1~24）可設；
nVC12顆粒：最大為(wei)為(wei)N×VC12（N=1~50）可設；
n每組并提供1組擴展以太網端口預留；與8FE盤配套使用(yong)擴展以太網接(jie)口(kou)數量；
u 提供(gong)5合一2線音(yin)頻卡：3U-8MVOICE；每張盤提供(gong)8路2線音頻；每路2線音頻(pin)可以(yi)配置成(cheng)FXO/FXS/熱線/磁石(shi)/2100磁石模式；
u 可插入雷達數據接(jie)入盤，單盤提供4路雷達數據業(ye)務接(jie)口，支(zhi)持同步和(he)異步工(gong)作模(mo)(mo)式，同步模(mo)(mo)式下傳(chuan)輸速率支(zhi)持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，異步(bu)模式下傳輸速(su)率最高支(zhi)持38.4kbps，38.4kbps以下速率自適(shi)應；
u 時鐘源可以選擇線(xian)路(lu)時鐘、外(wai)時鐘(2Mbit/s或2MHz)和自由振(zhen)蕩；
u 提供17個用(yong)戶槽(cao)位，可(ke)插入多(duo)種(zhong)業務(wu)盤，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱(re)線電話、磁石電話、高保真音頻、X.50和10M/100M以太網等語(yu)音和數據(ju)業務的接入(ru)；
u 可(ke)以插入3UMPCONV用戶光口(kou)擴展盤、WG300信令(ling)交換盤；
u 標準機型無中繼傳輸距離(li)為40公里；超過此傳輸距離可(ke)以(yi)進行定制；
u 提(ti)供(gong)基(ji)于DCC、E1、N*64K和TCP/IP的以太網管理通(tong)道，提供SNMP簡單網絡管理(li)協議；
u DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；
技(ji)術規格
1) 光接口(kou)
|
接口類型 |
STM-16 SFP |
光纖模式 |
單模(mo) |
|
收/發速(su)率 |
2.5G |
收(shou)/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接收靈敏(min)度 |
優(you)于(yu)-32dBm |
|
傳輸距離 |
|
||
|
接(jie)口類型(xing) |
STM-4 SFP |
光纖(xian)模(mo)式(shi) |
單(dan)模 |
|
收(shou)/發速率 |
622.08Mbps/622.08Mbps |
收/發波長(chang) |
1310nm/1550nm |
|
發光(guang)功率 |
-12~-6dBm |
接收靈(ling)敏度(du) |
優于(yu)-32dBm |
|
傳輸距離 |
|
||
|
接(jie)口類型 |
STM-1 LC |
光纖模式(shi) |
單(dan)模
|
|
收/發速率(lv) |
155.52Mbps/155.52Mbps |
收/發波長(chang) |
1310nm/1550nm |
|
發光(guang)功率 |
-12~-6dBm |
接(jie)收靈敏度(du) |
優(you)于-32dBm |
|
傳輸距離 |
|
||
2) E1接口
|
碼速率 |
2.048Mbps |
碼型(xing) |
HDB3 |
|
標準協議(yi) |
支(zhi)持ITU-T G.703 |
阻(zu)抗 |
75Ω/120Ω |
|
幀結構(gou) |
PCM30/32 |
信令 |
隨路信(xin)令 |
3) 以太(tai)網(FE)
|
接口(kou)類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤50） |
|
標準協(xie)議 |
支持IEEE802.3 |
工(gong)作(zuo)方式 |
全/半雙(shuang)工/自適應 |
4) 以太(tai)網(GE)
|
接口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤63） |
|
標準協議 |
支持IEEE802.3 |
工作方式(shi) |
全/半雙工(gong)/自(zi)適應 |
5) FXO、FXS接口
|
音頻(pin)范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻(zu)抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環(huan)路電流 |
20mA/路 |
6) 同向(xiang)64K接口
|
碼型 |
G.703標準 |
碼速率 |
64Kbps
|
|
阻抗(kang) |
平衡(heng)120Ω |
全面符(fu)合ITU的G.703建議標準 |
|
7) EM2/4線(xian)接口
|
音頻(pin)范(fan)圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率(lv) |
ITU G.711中A律(lv) |
回(hui)波損耗 |
不低(di)于18dB |
8) 磁石接口
|
音(yin)頻范圍 |
300Hz~3400Hz |
阻(zu)抗 |
平衡600Ω |
|
壓(ya)縮率 |
ITU G.711中A律 |
回波損耗 |
不(bu)低于18dB |
9) V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣(qi)特點(dian) |
符合CCITT V.28協議 |
10) V.35接口
|
接(jie)口類型 |
RJ-45 |
電(dian)氣特點 |
符合ITU-T V.35建議(yi) |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端(duan)接口 |
符合ISO2593規定 |
11) 電源及功耗
|
供電(dian)方式(shi) |
AC220V/DC- 48V |
整(zheng)機(ji)功耗 |
≤150W |
12) 環境條(tiao)件
|
工作溫度 |
-10oC ~+50oC |
相對濕度 |
0~95%（無(wu)凝結） |
13) 產品尺(chi)寸
|
長度×深度×高度 |
480mm*308mm*131mm |
典(dian)型應用
民航(hang)雷達數據傳(chuan)輸應(ying)用(yong)

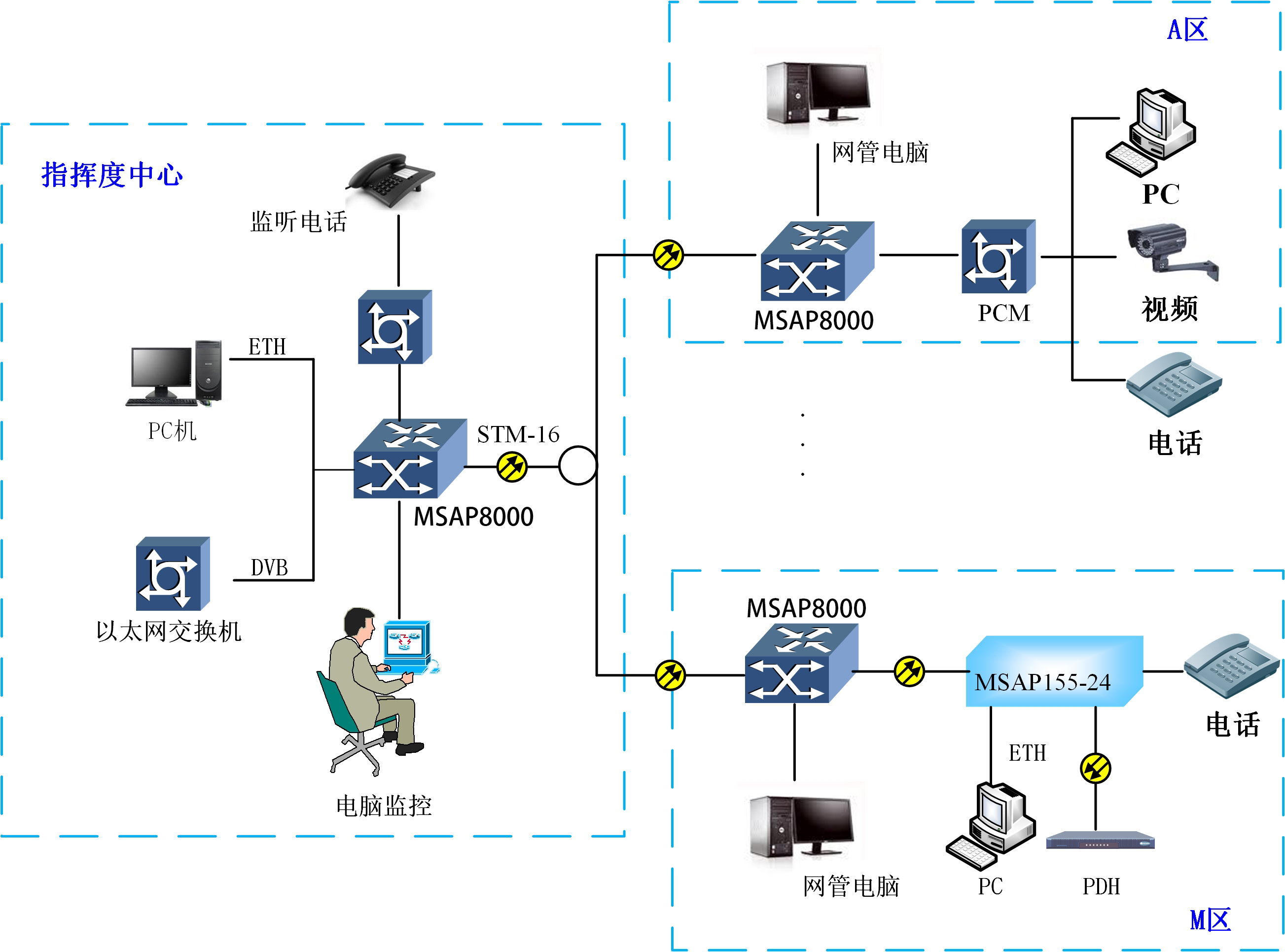

星型組網(wang)綜合業務傳輸應用
