PCM設備 IDM DXC5000時隙交叉設備
一、 概述
IDM DXC5000時隙交叉設(she)備是我公司采用專用大規模集(ji)成電路設(she)計的PCM時隙交叉連(lian)接設備之一。通過2M傳輸介質(zhi)完成用戶終(zhong)端設(she)備之間或用戶終(zhong)端設(she)備與公用電話交換網的連(lian)接。
該設(she)備可利(li)用8路(lu)標準的E1傳(chuan)輸通道（G.703標(biao)準），采(cai)用PCM30/31制式，直接提供語音、數據(ju)、圖像等多種用戶接口。同時具有(you)8組E1之間、以及所有(you)用(yong)戶(hu)接口(kou)之間的時隙無(wu)阻(zu)塞交叉連(lian)接設備(bei)。同時該設備(bei)具有(you)多種時鐘(zhong)模式，能夠滿足(zu)各種應用(yong)環(huan)境的時鐘(zhong)需求。
可(ke)通過主控盤(pan)的8個E1擴展240路語音接口數量(liang)、重點單元可以采用雙盤互備(bei)份。

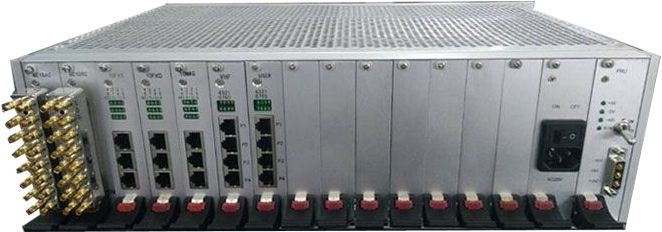

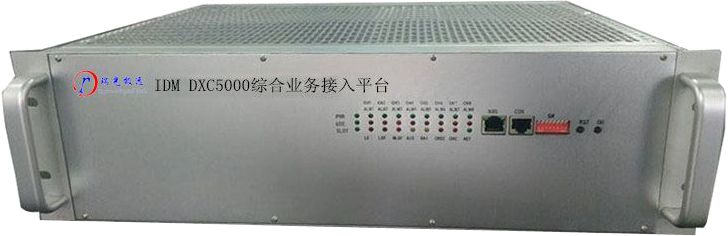

IDM DXC5000時隙交叉設備(bei)圖片
二、 產(chan)品特性
Ø 19英寸3U標準(zhun)機箱，2個電源盤槽位，2個主(zhu)控盤槽位(wei)和12個業務槽位；
Ø 雙48V電(dian)源，支持1+1熱備份；
Ø DXC主(zhu)控(kong)盤提供8路(lu)E1接口(kou)，支持雙主(zhu)控(kong)互備(bei)份(fen)；
Ø DXC主控盤提供用戶接口的接入和(he)管(guan)理、數據(ju)和(he)信令交叉連接、系(xi)統同(tong)步(bu)和(he)設(she)備(bei)組網(wang)控制與管(guan)理；
Ø 提供齊(qi)全的64K及N*64K接口，業務種類和(he)數量可在機框(kuang)內任意配置，每槽位可出8路或10路64K業務；
Ø 支持FXS/FXO、磁石(shi)、2/4線(xian)EM、RS232/RS422/RS485、GSM/CDMA業務。
三、 技術規格
E1接口
|
碼(ma)速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標(biao)準協(xie)議
|
支(zhi)持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構(gou)
|
PCM30/32
|
信令
|
隨路信(xin)令
|
以太網(wang)
|
傳輸速率
|
N×VC12（N≤50）
|
|
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律(lv)
|
|
阻(zu)抗
|
三元(yuan)復式(shi)阻抗200Ω+560Ω//0.1μF
|
環路(lu)電(dian)流
|
20mA/路
|
EM2/4線接口
|
音頻(pin)范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮(suo)率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口(kou)
|
傳(chuan)輸速率
|
異步≤9600bps；同步(bu)64Kbps
|
電(dian)氣(qi)特點
|
符合CCITT V.28協議
|
V.35接口
|
接口類(lei)型(xing)
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符(fu)合ISO2593規(gui)定(ding)
|
電(dian)源及功耗
|
供電(dian)方(fang)式(shi)
|
DC 12V
|
整(zheng)機功耗(hao)
|
≤120W
|
環境條件
|
工(gong)作(zuo)溫度
|
-20oC ~+50oC
|
相對濕度
|
0~95%（無凝(ning)結）
|
四、 應用示例

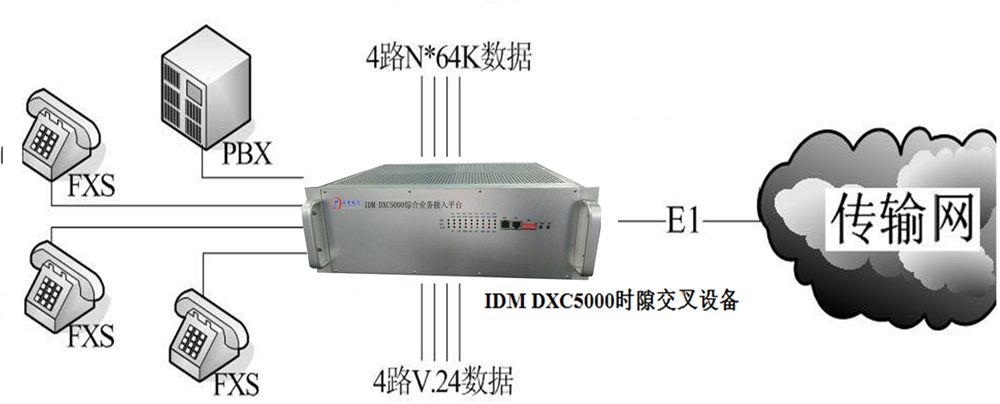

IDM DXC5000業務接入(ru)示意圖

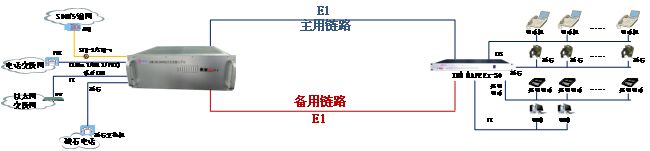

IDM DXC5000 E1傳輸主備保(bao)護應用示(shi)意圖
