一 系統介紹

1.1 概述

IDM RG5200系列是瑞(rui)光(guang)極遠針對特(te)殊應用(yong)開發的模(mo)塊化融合調(diao)度綜(zong)合網關產(chan)品(pin)，具有對信令(ling)和媒體的強(qiang)大(da)處理能力，集各類通(tong)訊接口于(yu)一身(shen)，支持E1、FXO/FXS、4G LTE、、集群(qun)接口(kou)/車(che)臺(tai)/手臺、音頻/短波(bo)/超短波、E&M接口、磁石(shi)接口、SIP等。支持雙電源，主要(yao)應用于IPCC、SIP調度、統一通信(xin)等一些特定行業。

1.2 性能特點

(1). 模塊化設計，19英寸3U機箱，最多可以插入(ru)17塊業務插盤；

(2). 主機提供7個(ge)千兆以太(tai)網接(jie)口，其中2個端口，支(zhi)持(chi)鏈路聚(ju)合，完成(cheng)信令(ling)和(he)媒(mei)體的(de)處(chu)理，支(zhi)持(chi)SIP協議，支持G.711 U-Law and A-Law, G.711 Appendix 1, G.723.1 and G.723.1 Annex A, G.729 Annex A and Annex B語音編碼協議，支持IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv等網絡協議，支持G.168協議和(he)最(zui)大128ms延遲；

(3). 系統時(shi)鐘支持(chi)本地時(shi)鐘、線(xian)路恢復時(shi)鐘等(deng)時(shi)鐘模式；

(4). 磁(ci)石(shi)接入板支持(chi)4路磁(ci)石電話的(de)接入，實現磁(ci)石電話信令和SIP信令的(de)相互(hu)轉(zhuan)換，可選擇普通磁石接口或者2100Hz載波磁石接口；

(5). 模擬電(dian)話(hua)接入板支持提供10路(lu)模擬電話(hua)(FXO/FXS)接口；

(6). 設備支持基(ji)于SNMP協議的網(wang)管系統；

(7). E1插盤提供8個(ge)E1接(jie)入，分別是(shi)6個G.703的E1 接口，1個透傳E1接口，一個(ge)傳(chuan)輸E1接(jie)口；

(8). 設備提(ti)供(gong)17個業(ye)務槽位，可通(tong)過插入各種擴(kuo)展功能板實現通(tong)信傳輸/接入、信令轉換(huan)和調度功(gong)能，支持擴(kuo)展功(gong)能板如下(xia)：

u E1業(ye)務接入板：支(zhi)持8個G.703的(de)E1接口；

u 音頻業(ye)務(wu)接入板：可提供(gong)4路(lu)E/M二四(si)線接口；

u LTE接入板：支持1路4G LTE接入；

u 電臺(tai)接入板：支持4路電臺業務接口，實(shi)現(xian)短(duan)波/超(chao)短波(bo)電臺(tai)接入(ru)SIP軟交換系統；

u 集群接入板：支(zhi)持4路(lu)集群(qun)業務接(jie)口，實現(xian)集群(qun)電臺接(jie)入SIP軟交(jiao)換系統；

u 消回聲功(gong)能板：支持600ms延遲，可(ke)應(ying)用于(yu)衛星傳輸等大(da)延時場景(jing)中；

u 通用業務板：提供(gong)4個通用(yong)64K業(ye)務插槽，支持FXO/FXS、磁石、E/M二四線、電臺等(deng)多種(zhong)業務(wu)小卡的混插，實(shi)現多種(zhong)語音業務(wu)的接入和與SIP的轉換；

u 支持共線語音業務，使用E1線路(lu)進行級聯傳(chuan)輸。

二 設備結構

IDM RG5200設備(bei)為標(biao)準(zhun)3U，19英寸的(de)機箱。設(she)計(ji)緊湊，充分利(li)用前面板的(de)空間(jian)，方便用戶操作。前面板布置(zhi)以太網接口(kou)、以太網網管接口(kou)、CPU控制臺接口、電源接線端子、電源開關以及各種指示燈。布局有按鍵開關、撥碼開關。

2.1 面板示意圖

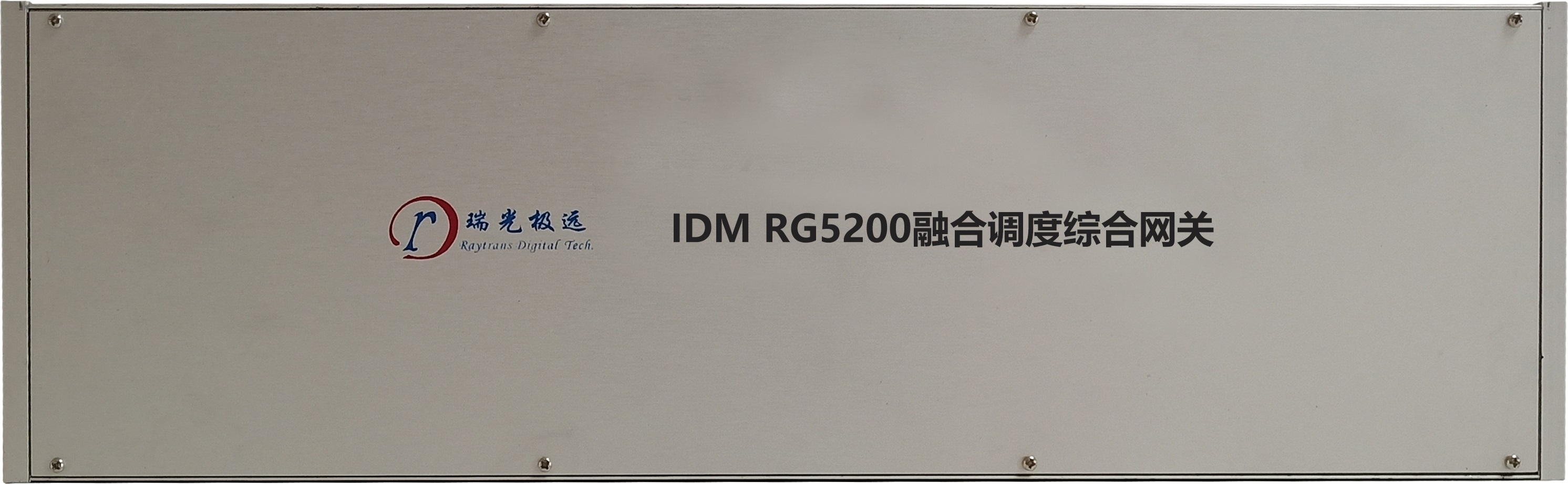

圖2-1  IDM RG5200設備

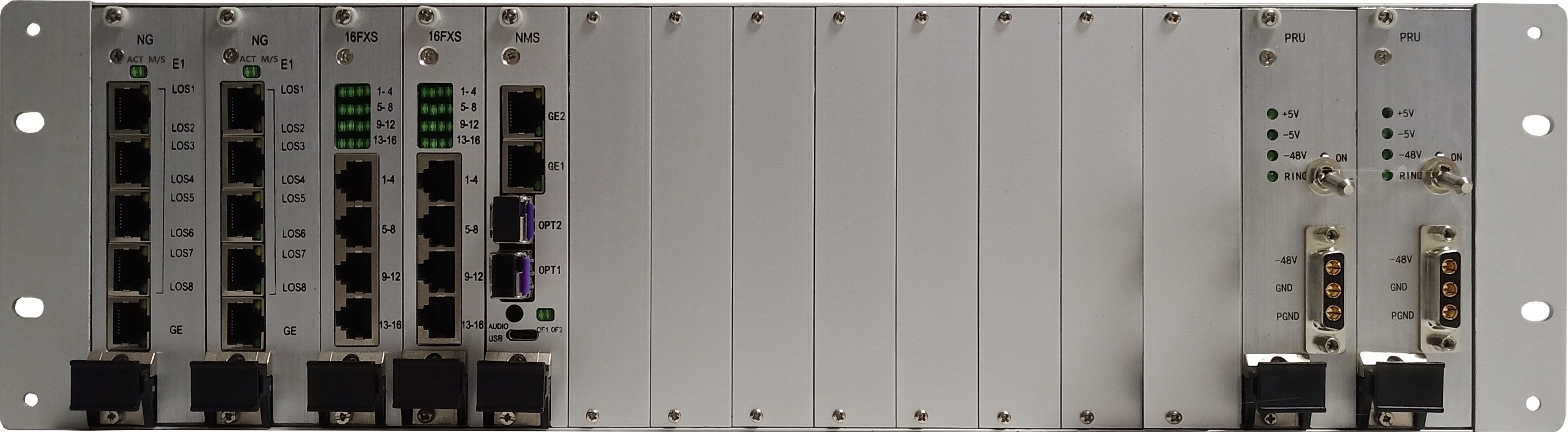

圖2-1  IDM RG5200設備圖片

面板從左到(dao)右，共提供17個通(tong)用(yong)插槽。

三 組網應用

最多支(zhi)持170路64K時隙業務的(de)接入、話音(yin)、音(yin)視頻及(ji)局域網等通信業務合路為一路高速數(shu)據流，然后通過DDN專線、微波(bo)，衛星等通信鏈路進行(xing)雙(shuang)向傳輸。支持(chi)音(yin)頻業(ye)務透傳、數據(ju)業(ye)務透傳、以太(tai)網通道物(wu)理隔離透傳。

電(dian)話局端接口FXO、話(hua)機接口FXS、電臺接口(kou)/PTT手咪接口、LTE手機接口、磁石電話接口、擴音廣播接口、調音臺接口都可以在調度臺統一調度。

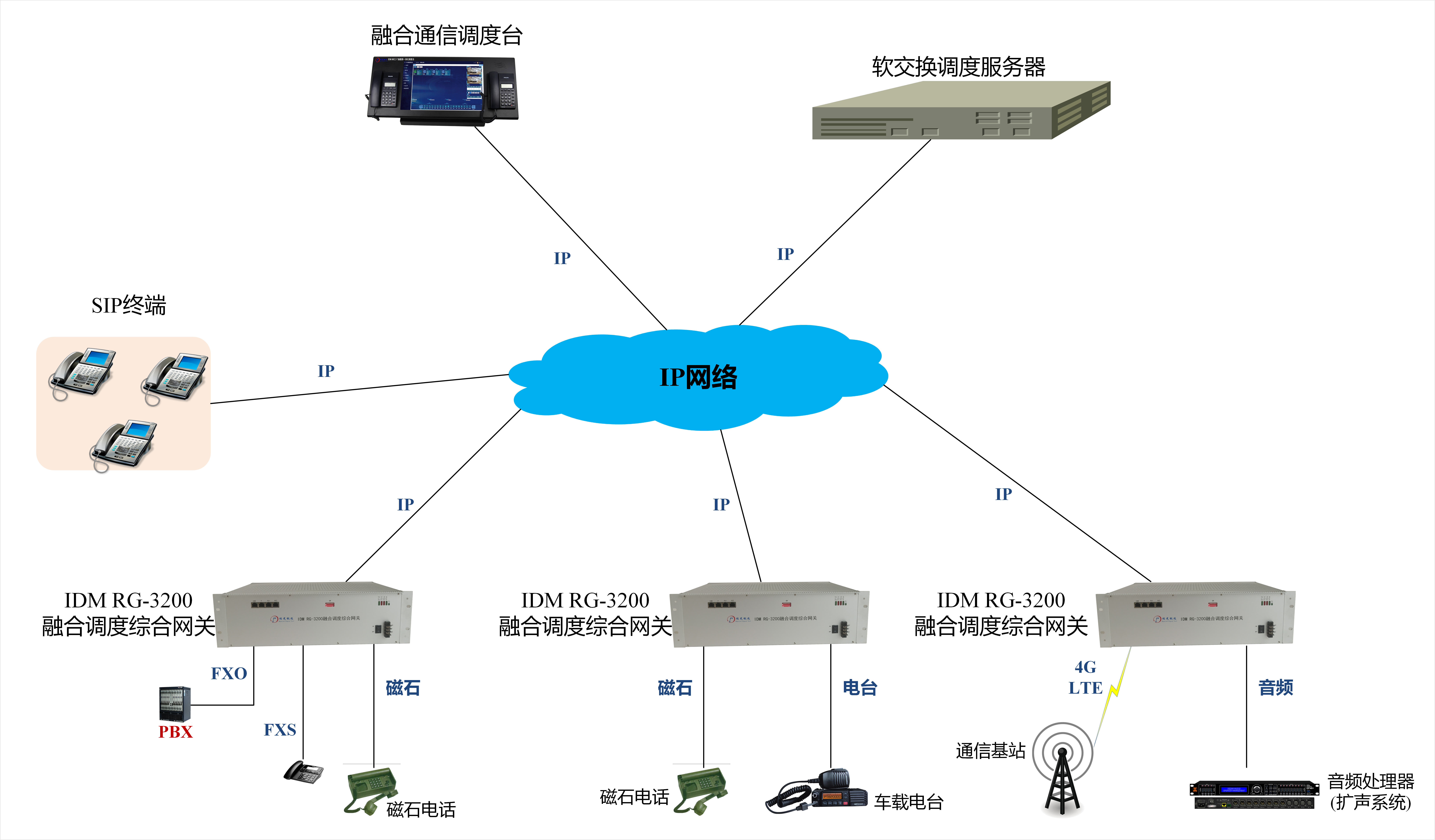

圖3-1  IDM RG5200組網應用圖

四(si) 技術指標

4.1 VOIP協議

u VoIP協議(yi)：SIP；

u 語音(yin)編(bian)解協議：Codec:G.711 U-Law and A-Law，G.711 Appendix 1，G.729 Annex A and Annex B；

u 網絡協議：IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv；

u 語音處理技術：語音激活檢測(VAD) 、舒適噪音生成(CNG)、回聲消(xiao)除G.168(≤128ms延遲)等；

u 支持自動(dong)路由功能；

u 支持電話主叫(jiao)號碼檢測和來電顯(xian)示；

u 支持撥號音(yin)、回(hui)鈴音(yin)等生成(cheng)。

4.2 E1 接口

u 接口標準(zhun)： G.703 / G.704；

u 接頭類型： DB37，提供DB37到微同軸頭的轉換器；

u 數(shu)據(ju)速率： 2.048Mbps；

4.3 串行接口

u 接(jie)口標準：EIA-422/EIA-232；

u 接頭類型(xing)：4個RJ45物(wu)理接口，提供DB25轉(zhuan)換電(dian)纜，提供4個DB25接(jie)口；

u 異步接口速率(lv)：速率(lv)可配置為300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

u 同步接(jie)口速(su)率(lv)：速(su)率(lv)可配置為(wei)1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

4.4 模擬話音接口

u 接頭類型： RJ45

u 接口類型： FXS， FXO， E&MVOC、MSG

u 編碼協議： G.711(64k)

u 壓縮率：ITU G.711中A律

u 音(yin)頻(pin)范圍(wei)：300Hz―3400Hz

u 阻抗：平衡600Ω

4.5 以太網接口

u 網絡連接方式：端到端橋接

u 標準： IEEE802.3

u 接頭類型： RJ45

u 數據速率： 10/100Mbps

4.6 HDMI接口

u 采樣率(lv)：16k， 32k， 44.1k， 48k

u 碼(ma)率范圍：任意設置(zhi)，建議64k~256kbps

u 編(bian)碼格式：AAC， PCMA， MP3， MP2

u 增益調(diao)節：-24db ~ +24db，默認為0：不(bu)調節增益

u 碼率范圍：256K-4Mbps

u 碼率(lv)控制(zhi)：CBR、VBR、AVBR、FIXQP

u 編碼格式：H.264、H.265

u 編碼協議：H.265 Main Profile Level 5.0，H.264 Baseline/Main/High Profile Level 5.1

u 智能編碼：SmartP，DualP，ROI

u HDMI輸(shu)入能(neng)力(li)：4K30

u 編(bian)碼能力：4K30x3 or 1080P30x12

u 幀類型(xing)：I/P

u 解碼能力：1080P30x8

4.7 高保真音頻接口

u 輸入接口(kou)：支持HDMI、3.5mm Line-In

u 輸出接口：支持HDMI、3.5mm Line-Out

u 采(cai)樣(yang)率：支持48K、44.1K、32K、16K、8K

u 編碼格式(shi)：支持AAC、MP3、MPEG2、PMCA、PMCU

4.8 磁石接口

磁石(shi)接入(ru)板支(zhi)持4路磁石的(de)接入，完成磁石電話(hua)信(xin)令(ling)和SIP信(xin)令的(de)相(xiang)互轉換，支持普通磁石(shi)接(jie)口和2100Hz載波磁石(shi)接口。

(1).    普通磁石

u 用(yong)戶話音信號與主板信號的相(xiang)互轉換；數字信令和(he)線路狀態(tai)之間的轉換，并為網管提供(gong)識別和(he)狀態(tai)信息。

u 可以用作(zuo)磁石電話機之(zhi)間、磁石交換機之(zhi)間、以及兩者之(zhi)間的連接(jie)接(jie)口。

(2).    2100Hz載(zai)波磁石

u 2100Hz載波信令與鈴流或(huo)16時隙數(shu)字信令之間的轉換(huan)，并(bing)為網管提供(gong)識別(bie)和狀態信息。

u 用于將遠端PCM設備的音頻中繼卡(ka)傳來的2100Hz帶內信令(ling)轉(zhuan)換成鈴(ling)流信號(hao)輸(shu)出，并把本端接收(shou)的振鈴(ling)信號(hao)轉(zhuan)換成2100Hz帶內(nei)信令提(ti)供(gong)給(gei)遠端。

u 或者將本(ben)端的2100Hz帶內信令轉換成16時(shi)隙的(de)數(shu)字信令提供給(gei)遠(yuan)端，并把遠(yuan)端PCM的16時隙的數字信令轉(zhuan)換成2100Hz輸出。

4.9 集群接口

u 支持SIP協議，可(ke)以加(jia)入(ru)SIP軟交換服務(wu)器的會議室(shi)；

u 支持PTT對講信令，可以定義E、M信令的(de)有(you)效性，支持(chi)PTT手柄(bing)、集(ji)群對講機的(de)選擇(ze)接入。

4.10 電臺接口

u 在操(cao)作控制(zhi)端，對任一電臺(tai)進行(xing)禁聽、禁言(yan)、錄音、刪除、增加等功能。

u 控制臺(tai)語音放到電臺(tai)的方(fang)式(shi)可以有PTT控(kong)制(zhi)模式、VAD語(yu)音激活模式、PAD控制臺(tai)(tai)操作(zuo)模式。通過控制臺(tai)(tai)可(ke)以(yi)實現(xian)發送使(shi)能、和接(jie)收使(shi)能。

u 通過(guo)SIP融合調(diao)度系(xi)統(tong)可實現通(tong)過(guo)網絡傳輸(shu)發送指令(ling)給電臺(tai)網關，電臺(tai)網關轉發(透傳給電臺)，并(bing)可對電(dian)臺相關參(can)數進(jin)行(xing)查詢，修改(gai)，刪除等配置操作；

u 可實(shi)現與 146 電臺(tai)的遠遙口(kou)通過(guo)兩線/四(si)線方式對接(FSK調(diao)制)，采(cai)用全雙工異步串口通信(xin)，通信(xin)速率 1.2kbps；

u 提供2路音頻及 PTT接(jie)口，可與短波電(dian)臺、超(chao)短波電(dian)臺、數據(ju)鏈對接(jie)互通(tong)，數據(ju)鏈接(jie)入設(she)備，衛通(tong)及(ji)(ji)集群進行語音通(tong)話及(ji)(ji)控制(zhi)；

u 通(tong)過電臺(tai)網關，實(shi)現電臺(tai)與(yu)SIP融(rong)合調度(du)系統語音互通，數據控制；

u 可實(shi)現通過網絡(luo)控制電臺(tai) PTT 功(gong)能；

u 可(ke)實(shi)(shi)現通過網絡控制勤務功能，可(ke)實(shi)(shi)現通過網絡查詢電臺當前波道、靜(jing)噪等狀(zhuang)態；

u 可(ke)實現通過網絡(luo)切換波道，可(ke)實現通過網絡(luo)控制靜噪開(kai)關；

u 具(ju)備 WEB 界面配(pei)置(zhi)管(guan)理功能(neng)，能(neng)對 SIP 數據配置、音量控(kong)制(zhi)、噪音控(kong)制(zhi)、電(dian)臺(tai)控(kong)制(zhi)等技術(shu)參數修改配置。

4.11 EM2/4線音頻

u 支持2線模式和4線(xian)模式，為網管提供識(shi)別和(he)狀態信息。

u 完成EM信令和SIP信令的(de)相互(hu)轉換，音頻信息的(de)IP傳輸；

u 支(zhi)持通過E1 傳(chuan)(chuan)輸(shu)接口進行傳(chuan)(chuan)輸(shu)；

u 支持共線(xian)語音；

五 功能參數

5.1 工作環境

u 溫度：0ºC--40ºC

u 濕度：90%(無凝結狀態)

5.2 外形與尺寸

u IDM RG5200：19英寸3U標(biao)準機箱：寬度×深(shen)度×高度：485×310×135mm。

5.3 整機功耗

u 整(zheng)機最大功耗(hao)：230W±10%
