IDM M9000B通信指揮調度系統
一、IDM 通信指揮調度系統
IDM M9000B通信指揮調度系統采用先進的數字信號處理技術和大規模集成電路技術，可以將不同頻率、不同制式、不同種類的無線通信終端連接在同一個語音平臺上，達到全異的無線通信系統的互聯互通，也可連接固定電話網、蜂窩移動通(tong)信網、互聯（IP）網、無線局域網以及(ji)集群移(yi)動通信系統、衛星通信系統等。IDM M9000B通信指揮調度系統是一套適合群(qun)指揮的(de)語音調度系統，可(ke)以擴展多(duo)種(zhong)電話交換機(ji)的(de)數字(zi)信令標準，具有多(duo)種(zhong)窄帶、寬帶的(de)語音數據接口能(neng)力。
IDM M9000B通信指揮調度系統可(ke)用(yong)于防空兵(bing)陣地指揮的作戰、訓練演習、反恐維(wei)穩、以(yi)及(ji)搶險(xian)救(jiu)災等。可在自然災(zai)害或突(tu)發事(shi)件發生時提(ti)供車載、固(gu)定、便攜、移動各種(zhong)通(tong)信方式的應(ying)急互(hu)通(tong)平臺。而且還(huan)迅速快捷地提(ti)供包括公共(gong)和專用、有線和無線、跨地區、跨部門的應(ying)急互(hu)通(tong)通(tong)信系統(tong)的協(xie)同作(zuo)戰語音平臺。
二(er)、IDM M9000B通信指揮調度系統-研制背景
目前的調度機基本上是無線集群調度是一個獨立的系統，有時加上獨立的電話轉換接口；而有線調度系統只負責固定電話的調度，原有的郵電標準或電力調度機標準只定義了有線電話部分。幾年來，隨著IP電話(hua)的普及，基于IP的調度機也實現了無線集群和有線電話的綜合調度，IP技術下也解決了很多通信(xin)手(shou)段的接口網關問題，如GSM/CDMA（GOIP）網關(guan)(guan)、無線集群網關(guan)(guan)（ROIP）等，但網關種類不(bu)多，且都(dou)是幾臺設(she)(she)備級聯在一起(qi)，沒(mei)有一體化(hua)設(she)(she)備。
現在市面上的指揮調度機將各種技術疊加在一起，設備龐大、管理復雜、容量小、軟件啟動時間長、接口種類少，在便攜應急方面應用不太方便，尤其與野外軍用級電話相連時各種信令接入不能完全實現（如2100Hz帶(dai)內信(xin)令(ling)、DCP信令等）。
應急通信指揮機需要(yao)大量(liang)的群(qun)組會議操(cao)作，現有基(ji)于IP的調度機實現更多會議室技術時需要大量的運算，對處理器要求較高，會議室成員越多，聲音效果越差。
三、IDM M9000B通信指揮調度系統-系統(tong)性能優勢
目前調度機的發展趨勢是向IP 化發展，國際民航組織(zhi)也(ye)推出了IP 調(diao)度在空(kong)管上的(de)使用(yong)規范(fan)，但重要領域的(de)IP 調(diao)度都(dou)是(shi)對(dui)IP 傳輸網的性能有(you)特(te)定的要求，如(ru)端口流量限制(zhi)、VLAN劃分等(deng)是IP 調度可靠應用的基本保(bao)證，基本都是IP專網。在沒有IP 傳(chuan)輸規劃(hua)的辦公網上傳(chuan)輸IP 語音仍有許(xu)多安全隱患。
M9000B 是基(ji)于傳統(tong)TDM 時隙交換的語(yu)(yu)音(yin)調(diao)度系(xi)統，傳統語(yu)(yu)音(yin)接(jie)口卡種(zhong)類(lei)多，具有交換響應快、硬件(jian)語(yu)(yu)音(yin)會(hui)議室可以做的容量(liang)很大(da)、系(xi)統各模塊啟動速(su)度很快等(deng)特點。在一些安全等(deng)級高的應用領域(yu)任然是(shi)主選產品。
其調度控制是(shi)基于TDM的，但(dan)在(zai)語(yu)音傳輸和接入時提(ti)供VOIP通道(dao)。可以使用無線IP網(wang)，方便靈活。
四、IDM M9000B通信指揮調度系統---產(chan)品系列(lie)

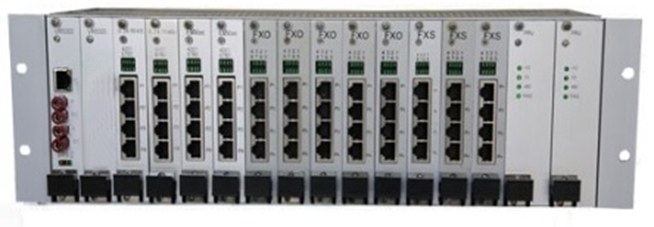

1、IDM M9000B通信(xin)指揮調度系統---主機最大配置
設備的中繼和(he)用戶接(jie)口可以是(shi)：
2、IDM M9000B通信指揮調度系統-主機用戶(hu)盤介紹(shao)

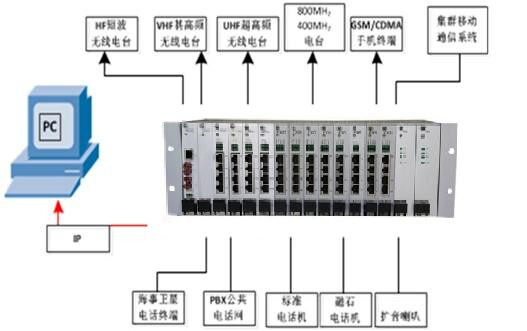

IDM M9000B通信指揮調度系統直聯終端示意圖

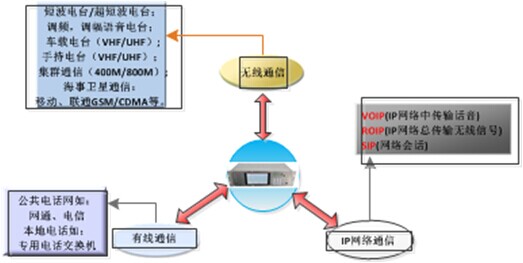

IDM M9000B通信指揮調度系統通信媒介示意圖
7、IDM M9000B通信指揮調度系統-與瑞(rui)光極遠傳輸(shu)和接入(ru)設備連接相(xiang)連

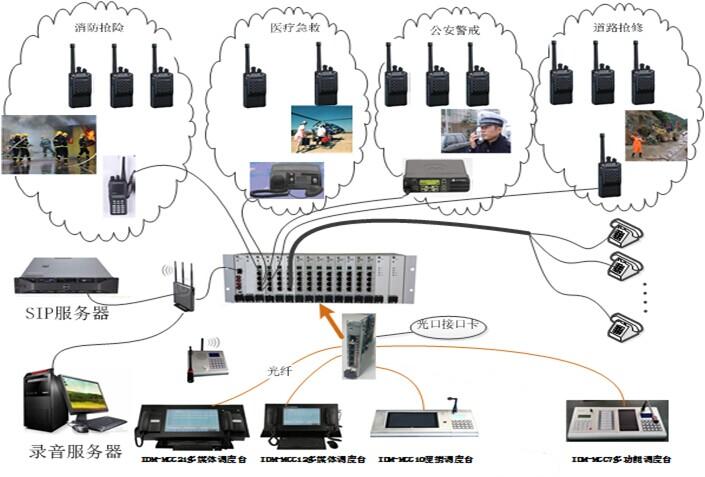

8、IDM M9000B通信指揮調度系統-與瑞光極(ji)遠各種TDM調度臺光纖聯網

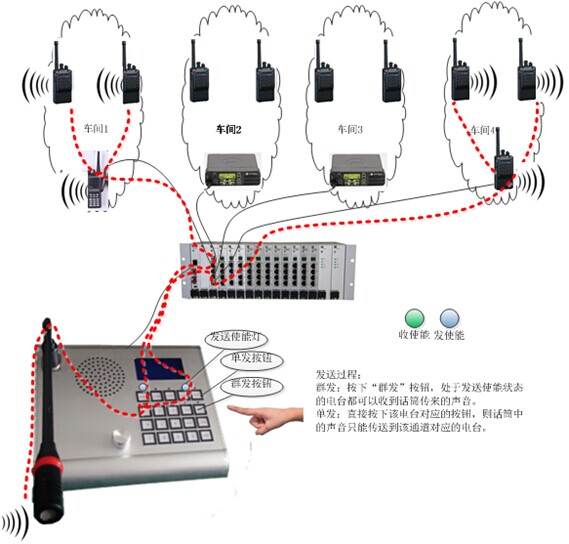

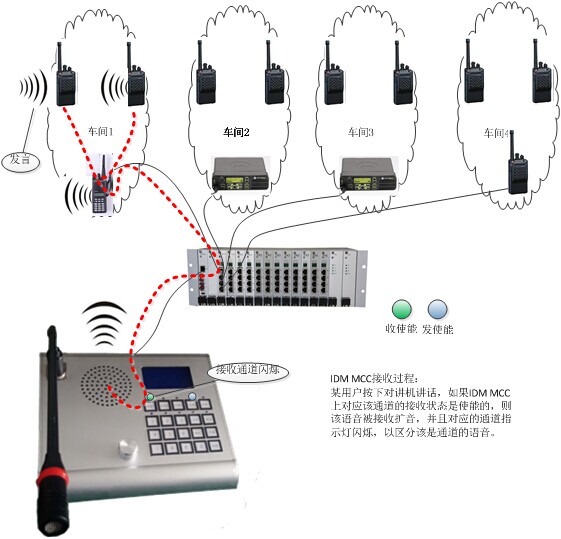

9、IDM M9000B通信指揮調度系統-與(yu)IDM MCC IP鍵盤調度臺對講過程

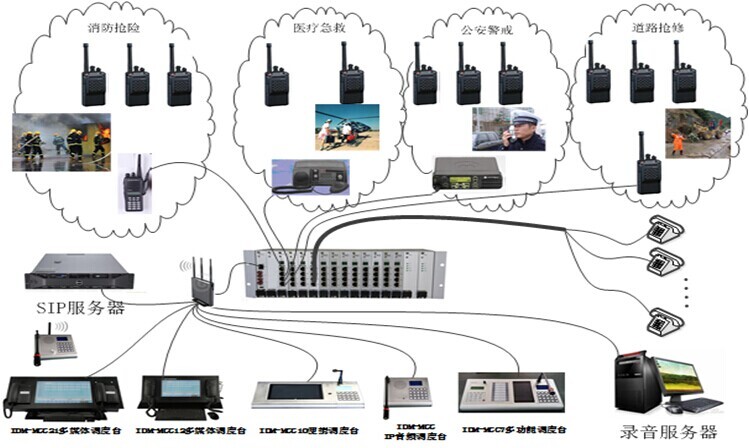

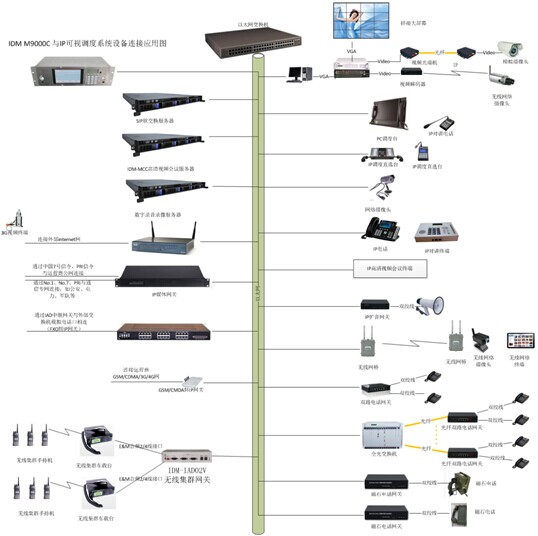

10、IDM M9000B通信指揮調度系統-與(yu)瑞光極遠各種(zhong)IP調度臺聯網

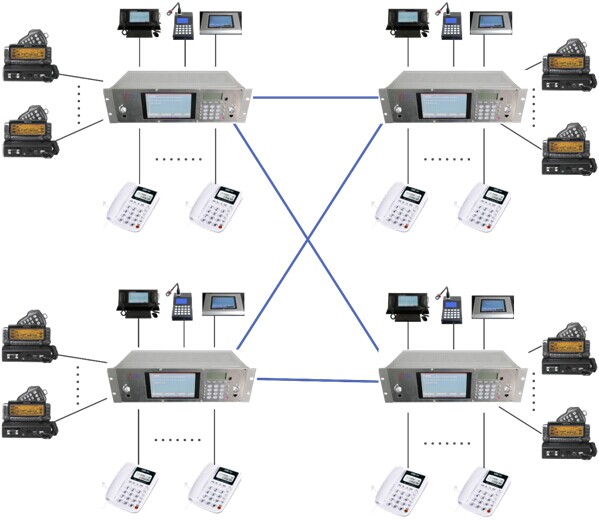

五、IDM M9000系列通信指揮調度系統應用1-多機組網應用
每一臺IDM M9000C可以通(tong)過雙絞線、E1、IP路由連(lian)接(jie)到其他IDM 9000C設(she)備上。每(mei)臺(tai)IDM M9000C最多可以連接48臺電(dian)臺，或者(zhe)最多可以連(lian)接120部(bu)電(dian)話終端。
每臺IDM M9000C可以連接最多60路(lu)對講終(zhong)端(duan)(duan)(duan)（包括本(ben)端(duan)(duan)(duan)、遠端(duan)(duan)(duan)的(de)音頻終(zhong)端(duan)(duan)(duan)），IDM 9000C遠端(duan)可以連接的同類設備(bei)決定于提供的中繼口數量，有(you)兩個E1口，最(zui)多不超(chao)過110路(lu)環路(lu)中繼FXO口(kou)。
六、IDM M9000通信指揮調度系統--多機級聯擴容

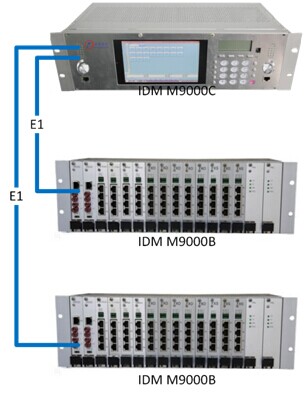

每一臺IDM M9000C可以通過E1進行擴(kuo)容操作。由于(yu)電臺接口盤是(shi)4路接(jie)口，可以(yi)通過(guo)每個E1接口擴展30路電(dian)臺接口(kou)。
作為擴展級聯的M900C只起(qi)到PCM擴展接口的(de)(de)作用，不再有調度交換(huan)的(de)(de)功能，也(ye)沒有操作面(mian)板。

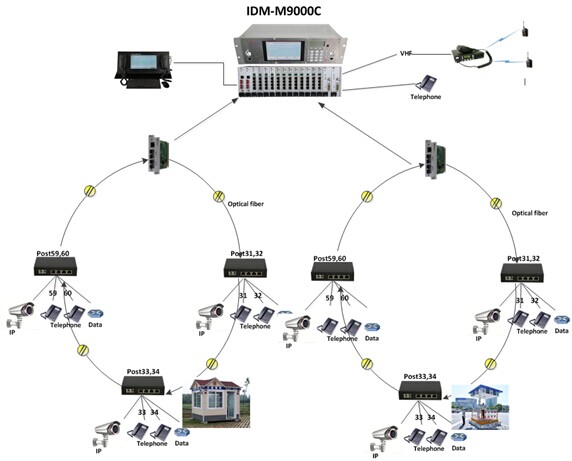

七、IDM M9000通信指揮調度系統-光(guang)纖環網(wang)音(yin)視(shi)頻布防(fang)系(xi)統
IDM M9000C可以接入120路有線、無線系統(tong)。還可以通過光纖環網實現音視頻監控指揮。
環網的優勢(shi)是中間某點光纖(xian)斷開后，不影響正常通信。
可以(yi)做(zuo)到遠端提機即通(tong)，圖(tu)像同步顯示。也可以(yi)對各(ge)個崗(gang)位(wei)進行(xing)廣(guang)播、轉(zhuan)接，電話機和(he)集群對講機可以(yi)同時監聽(ting)。做(zuo)到流動崗(gang)和(he)固定崗(gang)相(xiang)結合。
本(ben)系統可以有最多8個光纖環(huan)，每兩個環(huan)共享30路電(dian)話。
支(zhi)持環(huan)網插卡是IDM MPconv盤，遠端連接IDM NTD421。
IDM M9000B通信指揮調度系統功能
1)、提供多種制式(shi)通信接口
2)、提供自(zi)動和人(ren)工接續方式(shi)
3)、提供(gong)一鍵直通(tong)的調度功能(neng)
4)、提供平板(ban)遙(yao)控同步操作功(gong)能
5)、提供(gong)指揮錄音和(he)播放(fang)功能
八、IDM M9000B通信指揮調度系統---系統(tong)優點
1.基(ji)于(yu)TDM的調度系統(tong)帶寬預留、永不占線、抗干擾能(neng)力(li)強，語音(yin)時(shi)延小(xiao)，而(er)IP軟(ruan)交換易(yi)受IP廣播風(feng)暴、或其他突發IP流量的(de)影響。
2.適應的(de)終端類別(bie)多(duo)；用戶終端通信方式多(duo)樣，滿足各種應急需(xu)求；
3.本指(zhi)揮機接入(ru)外部通信資(zi)源(yuan)的手(shou)段(duan)多，直接提供多種通信手(shou)段(duan)；
4.最常用的指(zhi)揮操作一鍵完成；
5.群組指揮（會(hui)議指揮）靈活、功能多，一(yi)鍵操作；
6.體積小，便于攜帶，自帶電池、適合野外(wai)作業、野外(wai)部署(shu)快(kuai)。
7.系(xi)統(tong)狀(zhuang)態和用戶狀(zhuang)態采用多色指示燈顯示，系(xi)統(tong)設置和系(xi)統(tong)功能操作采用液晶屏輔助(zhu)顯示.
IDM M9000B通信指揮調度系統---系統優點(續)
•通過基帶音頻的跨(kua)接具有可靠(kao)的保(bao)密性。（無接收無發射(she)功能)
•統(tong)一(yi)調度功能是由有(you)權(quan)限的控制(zhi)臺操(cao)作，安全(quan)可靠。
•模塊(kuai)式結構(gou)支持熱(re)插拔，實時更(geng)換(huan)其他通用模塊(kuai)。
•可保存模塊設置的參數,無需更(geng)換同類(lei)模塊而改變使用頻率范(fan)圍。
•快速靈活地組(zu)成臨時通話(hua)(hua)網及優(you)先通話(hua)(hua)網。有交(jiao)叉互通能力，具備(bei)多網交(jiao)換互通功能。
•快速建立(li)/拆除臨時無人職守的監(jian)聽功(gong)能。
•設備(bei)由11V~15V直流供電(dian)(dian)，可用輕便的充電(dian)(dian)電(dian)(dian)池或車(che)上電(dian)(dian)源，也可用110V~220V交流電源(yuan)。
•設備具有時域(yu)降噪(zao)，發射/接收(shou)音頻延遲。
•話音操控發射檢(jian)測。（VOX）
•話音(yin)調制識別。（VMR)
•雙音多頻檢(jian)測及產生。（DTMF ）
•陸上公共電(dian)話(hua)網自(zi)適應混(hun)合。（PSTN）
•發射機(ji)監控音。
•IP網絡中傳(chuan)輸無(wu)線信號(RoIP)。
•IP網絡中傳輸話音信號(VoIP)。
基礎功能：點(dian)擊呼叫、通(tong)話轉移、呼叫轉移、駐留、代答、搶接、保持/恢復(fu)、免(mian)打擾、屏蔽、夜晚(wan)及節假日服務策(ce)略設定(ding)等操(cao)作。
調度功(gong)能：單擊、強插、強拆、代接、、禁話(hua)、手(shou)動/自動轉接(jie)、、組呼(hu)、會議、動態(tai)分組、分級協同調度等操作。
廣播功能：含廣播、喊(han)話、環境等功能、其中(zhong)廣播(bo)(bo)包括即時廣播(bo)(bo)、定時廣播(bo)(bo)、廣播(bo)(bo)音(yin)源可(ke)選擇(ze)內部聲音(yin)文件(jian)、外音(yin)源或TTS文件進行播放。

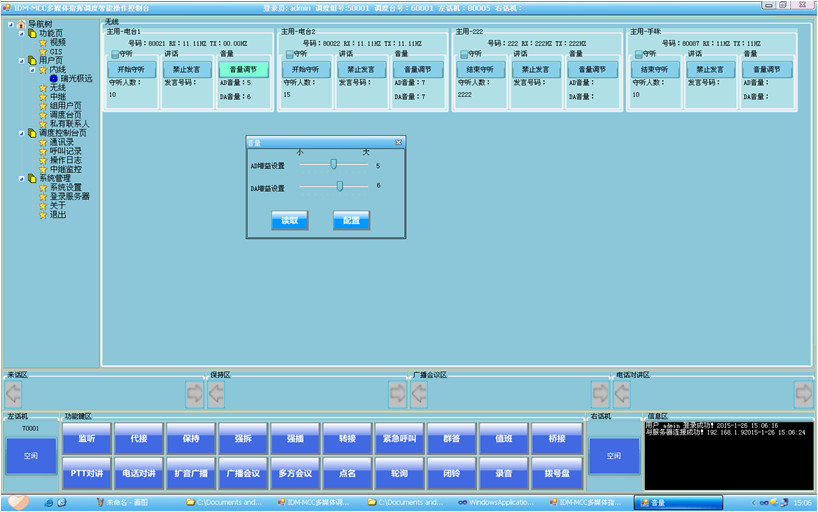

集群：可調度不同頻(pin)段、不同型號、不同制式（數(shu)字/模擬）的機;可(ke)通過(guo)調度(du)軟件界面進行話權控制;

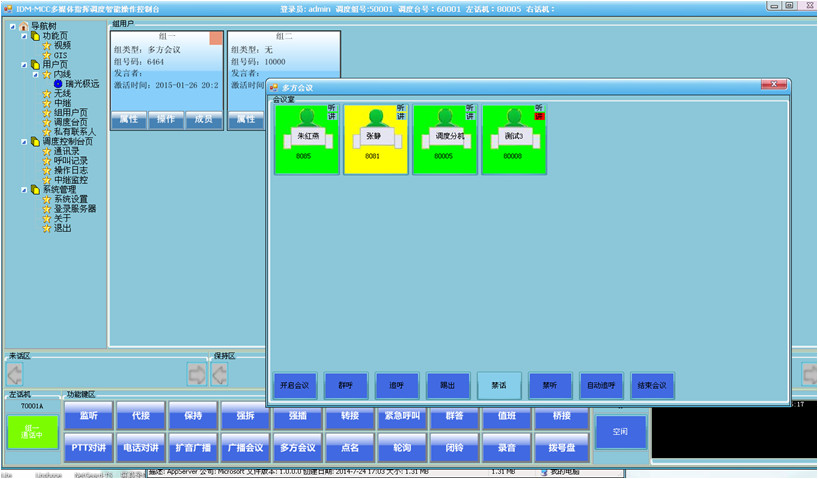

會議功能：會(hui)議(yi)(yi)召集(ji)、會(hui)議(yi)(yi)預定、會(hui)議(yi)(yi)成員身(shen)份認證、多組(zu)會(hui)議(yi)(yi)、監控會(hui)議(yi)(yi)過程等操作；
短信功能：可以點(dian)擊對內(nei)部(bu)IP話機、WIFI話機、多媒(mei)體終端、GPS終端發(fa)送短(duan)(duan)信，也(ye)可以對外部(bu)移動網絡手機發(fa)送短(duan)(duan)信息(xi)。
電子(zi)傳真：導入(ru)傳真文件，批(pi)量(liang)發送，接收傳真后保存圖片自(zi)動發送到指定郵箱。
應急預(yu)案：支持(chi)通(tong)信應(ying)急預案(an)管理，按使用環境(jing)預先(xian)編輯通(tong)信應(ying)急預案(an)（例(li)如防汛、抗(kang)旱、爆炸、失火(huo)等）；當事件發生時，通(tong)過點(dian)擊對應出現預(yu)案按鍵，可(ke)以快速發(fa)(fa)起設(she)置好的通(tong)信調度(du)工作（例如：自(zi)(zi)動(dong)擴(kuo)聲廣播告警(jing)、自(zi)(zi)動(dong)發(fa)(fa)起對應負(fu)責人的會議、自(zi)(zi)動(dong)發(fa)(fa)送事件短信）。
監控功能：未(wei)接來電、未(wei)注(zhu)冊、來電排隊(dui)情況(kuang)都有顯示，通信故障告警、故障日志管理。
系統管理：分(fen)組管理、賬號管理、多級權(quan)限管理、熱線管理。

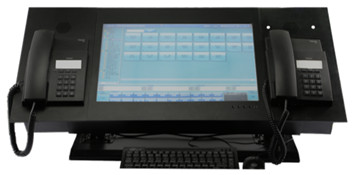

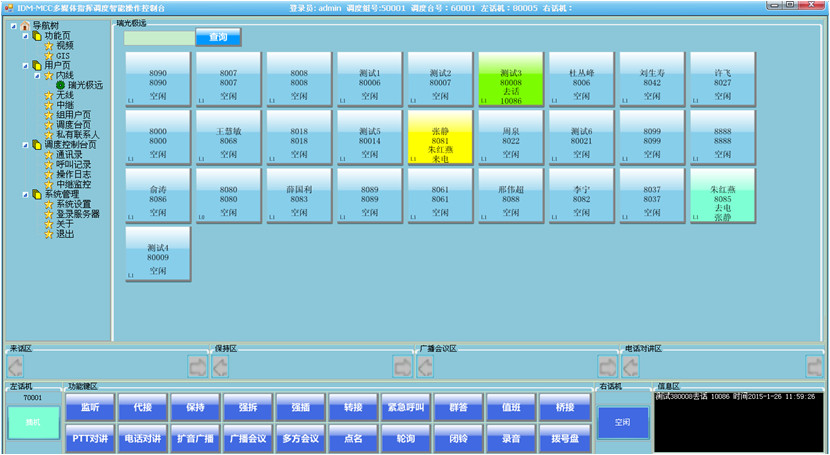

IDM-MCC21多媒體調度臺
IDM-MCC12多媒體調度臺

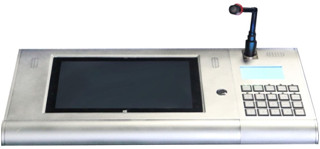

IDM-MCC10便攜調度臺
IDM-MCC電話線調度臺

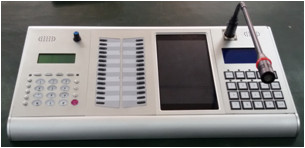

IDM-MCC丹麥鍵IP音頻調度臺

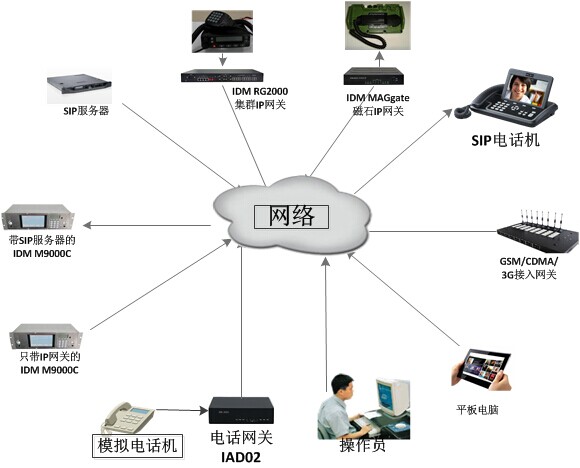

IDM M9000B通信指揮調度系統---4.SIP電話接入網關
提供M9000B在(zai)IP網(wang)上與模擬電話(hua)的接口，滿足(zu)SIP協議標準

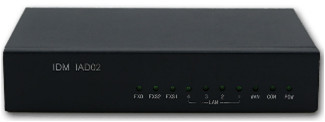

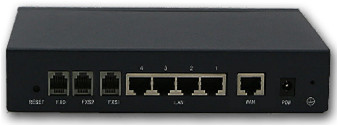

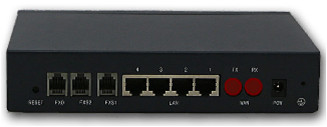

IDM IAD02是(shi)一(yi)款綜合接(jie)入網關，兩路(lu)模(mo)擬電話(hua)到IP網傳輸的(de)接(jie)入網關。使(shi)用標準(zhun)(zhun)SIP協(xie)議，可(ke)以(yi)和(he)標準(zhun)(zhun)的(de)SIP軟交(jiao)換系統互聯。為運營商、企業和(he)小區住宅用戶等提供VoIP/FoIP解(jie)決方案。
系統特性
提供1個WAN口和4個LAN口，WAN口支持電口(RJ45)和光口(FC)，光接口形式下可以和100M光纖收發器互通；
提(ti)供(gong)2個(ge)模擬電(dian)話機接(jie)(jie)口(kou)(kou)(FXS)和1個(ge)逃(tao)生(sheng)接(jie)(jie)口(kou)(kou)（FXO），第(di)一(yi)部電(dian)話撥“0”接(jie)(jie)通PSTN電(dian)話（或通過網(wang)管設(she)置(zhi)連接(jie)(jie)PSTN方(fang)式），掉電(dian)時第(di)一(yi)部電(dian)話接(jie)(jie)入PSTN網(wang)。
十一.IDM M9000B通信指揮調度系統---視頻傳(chuan)輸終端

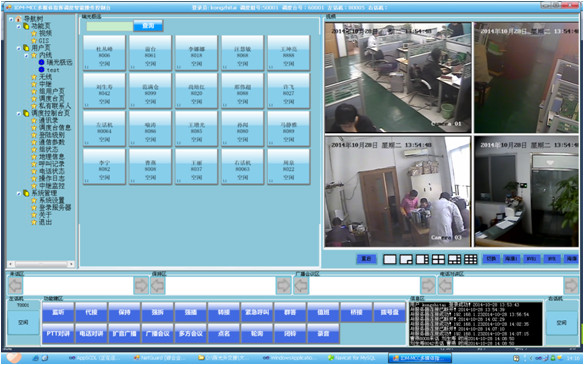

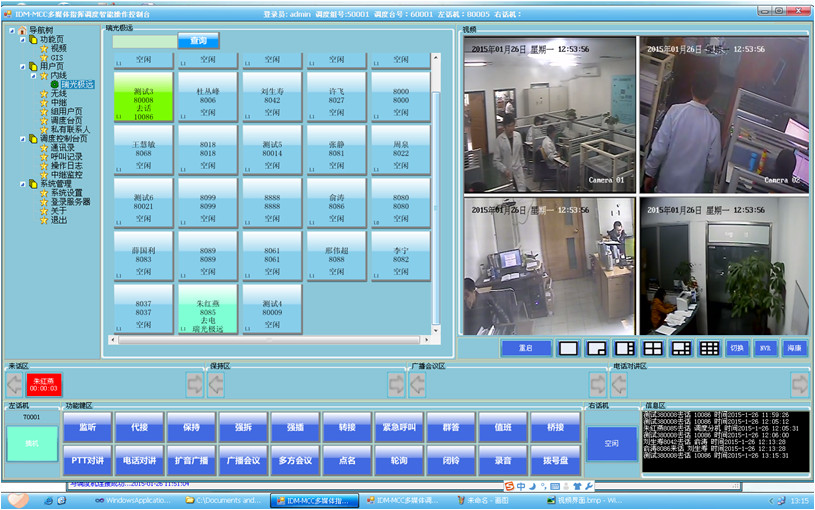

IDM-MCC指揮調度系統可以做到音頻、視頻協調調度，可以將電話號碼、或者無線對講機的ID號碼和對應的視頻綁定，能夠快速掌握目標區域的音視頻信息。即目標客戶的聲音和圖像同步顯示。視頻傳輸分為IP專網視頻傳輸、和IP公網視頻傳輸兩種方式。IP專網有足夠的帶寬可以傳輸高清晰度圖像。在IDM MCC調度臺上可以同步顯示音頻、視頻調度信息。

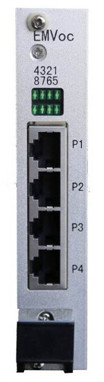

十四(si).IDM M9000B通信指揮調度系統---板卡介(jie)紹
VHF電臺的音(yin)頻信號為600Ω平(ping)衡輸(shu)出或輸(shu)入，－30dBm～+10dBm可調。
VHF電(dian)臺(tai)的控制信號PTT（PUSH TO TALK）為(wei)平時在(zai)線對(dui)地直流(liu)正電(dian)壓。起控時，正電(dian)壓接(jie)地，線間電(dian)流(liu)可忽略不記(ji)。

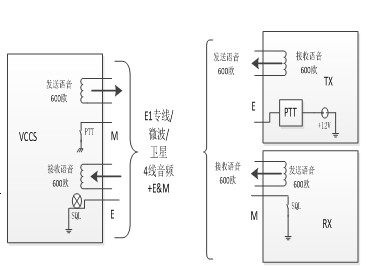

VHF設備與接(jie)入設備的接(jie)口連接(jie)

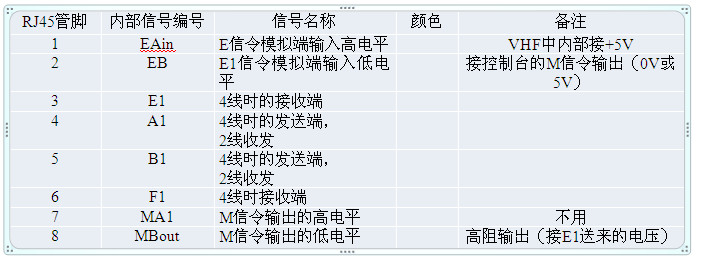

接口標準：對E＆M信(xin)令(ling)的要求(qiu)
根據VHF實際使用情況，要(yao)求E＆M信令為Ⅱ或Ⅴ型，且(qie)必須符(fu)合我國通信行(xing)業標準D610－93。
作為航管(guan)VHF接口還有一些特殊需求，如線(xian)路傳輸誤碼不(bu)能(neng)影響電臺工作、E1線(xian)路環回告警與解鎖、多個E&M接口控制同一電臺互不(bu)影響、VHF電臺連續發(fa)射時間不(bu)能(neng)超(chao)過2分鐘等等！
M9000C采用(yong)線路(lu)信令(ling)濾波、端口電(dian)壓差消除模塊等特殊算法！
多個PCM設備控(kong)制同(tong)一個(ge)VHF接口(kou)時(shi)，不同(tong)設備的(de)(de)供電電壓可能(neng)(neng)不同(tong)，E&M控(kong)制電路也(ye)可能(neng)(neng)不同(tong)，為防止控(kong)制線路誤動(dong)作，M9000B的(de)(de)E&M接口(kou)采用電壓差門限冗余技術或者防倒灌器件(jian)。
集群控制盤
